第V部 エネルギー・Fourier相互作用・圧力
保存される総量と、再配分される空間構造を区別する
14 エネルギー等式
この章で知りたいこと
非線形項は総運動エネルギーを作らないのに、なぜ危険な小スケールを作れるのか。
外力なし、全空間で十分減衰する滑らかな解、または周期境界を考える。速度方程式と速度の内積を取り、空間積分する。
\[ \int\boldsymbol{u}\cdot\partial_t\boldsymbol{u}\,dx+\int\boldsymbol{u}\cdot(\boldsymbol{u}\cdot\nabla)\boldsymbol{u}\,dx=-\int\boldsymbol{u}\cdot\nabla p\,dx+\nu\int\boldsymbol{u}\cdot\Delta\boldsymbol{u}\,dx \]
時間項
\[ \int\boldsymbol{u}\cdot\partial_t\boldsymbol{u}\,dx=\frac{1}{2}\frac{d}{dt}\int|\boldsymbol{u}|^2dx \]
非線形項
\[ \boldsymbol{u}\cdot(\boldsymbol{u}\cdot\nabla)\boldsymbol{u}=\frac{1}{2}\boldsymbol{u}\cdot\nabla|\boldsymbol{u}|^2 \]
\[ \int\frac{1}{2}\boldsymbol{u}\cdot\nabla|\boldsymbol{u}|^2dx=\frac{1}{2}\int\nabla\cdot(|\boldsymbol{u}|^2\boldsymbol{u})dx-\frac{1}{2}\int|\boldsymbol{u}|^2\nabla\cdot\boldsymbol{u}\,dx=0 \]
第1項は境界からの流出で、仮定によりゼロ。第2項は非圧縮条件でゼロになる。非線形項が点wiseにゼロなのではなく、空間全体で符号が相殺する。
圧力項と粘性項
\[ -\int\boldsymbol{u}\cdot\nabla p\,dx=-\int\nabla\cdot(p\boldsymbol{u})dx+\int p\nabla\cdot\boldsymbol{u}\,dx=0 \]
\[ \nu\int\boldsymbol{u}\cdot\Delta\boldsymbol{u}\,dx=-\nu\int|\nabla\boldsymbol{u}|^2dx \]
\[ \frac{1}{2}\frac{d}{dt}\|\boldsymbol{u}\|_2^2+\nu\|\nabla\boldsymbol{u}\|_2^2=0 \]
総運動エネルギーは増えず、速度勾配の二乗に比例して散逸する。しかしこの式はエネルギーがどの空間スケールに分布するかを直接は制御しない。総量を保ったまま、滑らかな大規模構造から細かな構造へ組み替える余地が残る。
確認問題
非線形項を削除したStokes方程式でも同じエネルギー等式は得られるか。
解答と意味
得られる。非線形項はもともと積分で消え、粘性散逸が同じ形で残る。
エネルギー等式だけを見ると、線形Stokesと非線形Navier-Stokesの差が見えにくい。難しさは総量ではなく再配分の仕方にある。
15 小スケールとFourier相互作用
この章で知りたいこと
『非線形項が小スケールを作る』とは、物理空間とFourier空間で何を意味するか。

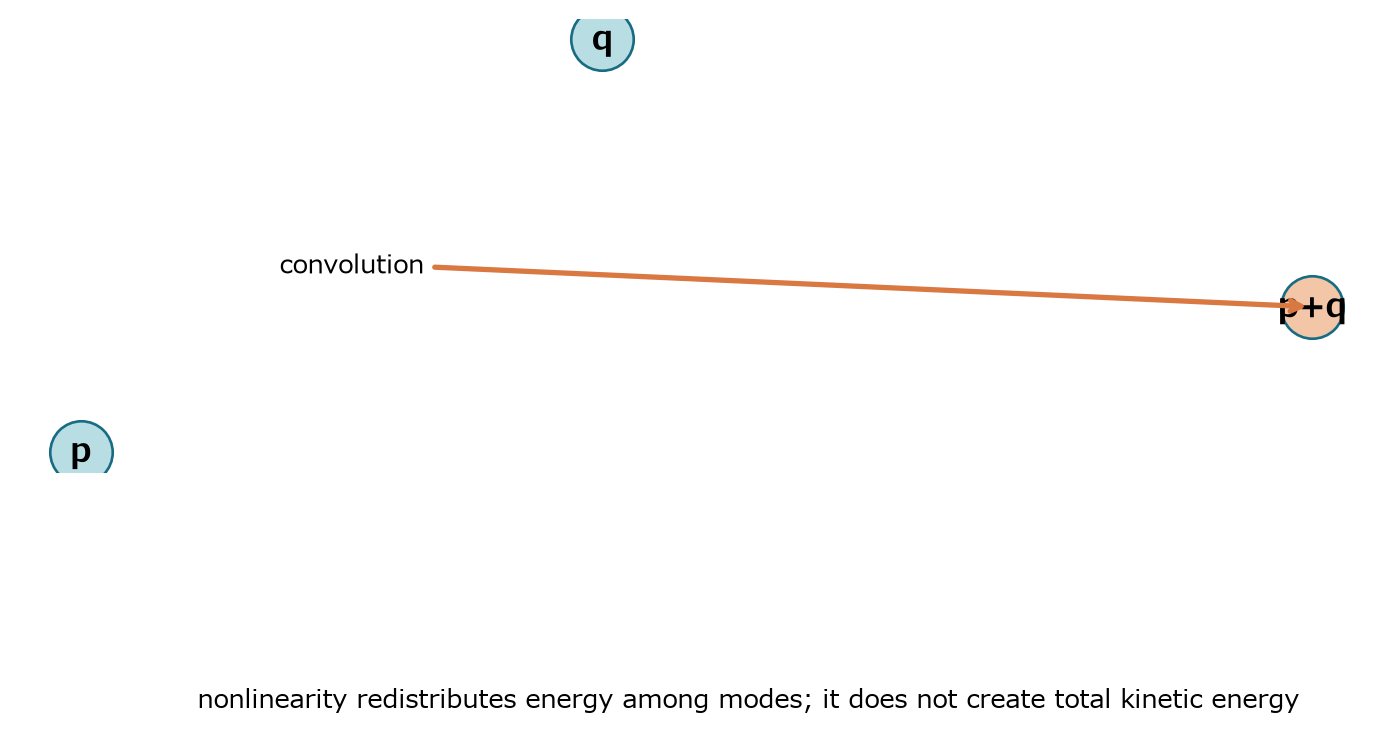

図12 積のFourier変換は畳み込みとなり、モードpとqがモードp+qへ結合する。
小スケールとは、短い距離で速度が大きく変わること、速度勾配が大きいこと、高波数成分が強いことを結びつけた言葉である。代表長さ ℓ と波数 k はおよそ逆数関係にある。
\[ \ell\sim\frac{1}{|k|},\qquad |\nabla\boldsymbol{u}|\sim |k|\,|\widehat{\boldsymbol{u}}(k)| \]
物理空間での積はFourier空間で畳み込みになる。したがって非線形移流は単一モードを独立に進めず、複数モードを結合する。
二つのモードだけで新しい波数を作る
まず一次元の実数値条件を気にせず、計算構造だけを見る。u=a exp(ipx)+b exp(iqx) と置くと、微分は各モードへ波数を掛ける。
\[ u=a e^{ipx}+b e^{iqx},\qquad \partial_xu=ip\,a e^{ipx}+iq\,b e^{iqx} \]
\[ u\partial_xu=ip\,a^2e^{2ipx}+i(p+q)ab\,e^{i(p+q)x}+iq\,b^2e^{2iqx} \]
元にはpとqしかなかったのに、積には2p、p+q、2qが現れる。実数値の場では共役モードも入り、差p-qも現れる。一般のベクトル場では、この『添字が足し合わされる』規則が畳み込みになる。
\[ \widehat{(\boldsymbol{u}\cdot\nabla)\boldsymbol{u}}(k)=i\sum_{p+q=k}(q\cdot\widehat{\boldsymbol{u}}(p))\widehat{\boldsymbol{u}}(q) \]
pとqの組からp+qが現れるため、より大きい波数を生成し得る。ただし個々のtriadは双方向に交換し、これだけではenergy fluxの向きは決まらない。forward cascadeや二次元のinverse transferは多数モードの統計・保存量・乱流極限の議論であり、本書では方向決定機構を証明しない。正則性問題の厳密数学とも区別する。
エネルギーとの両立
非線形項はモード間でエネルギーを交換させるが、全モードの和としての運動エネルギーは増やさない。粘性は高波数へ移ったエネルギーを強く散逸する。
16 圧力の非局所性
この章で知りたいこと
一点の圧力が、なぜその点の速度だけでは決まらないのか。

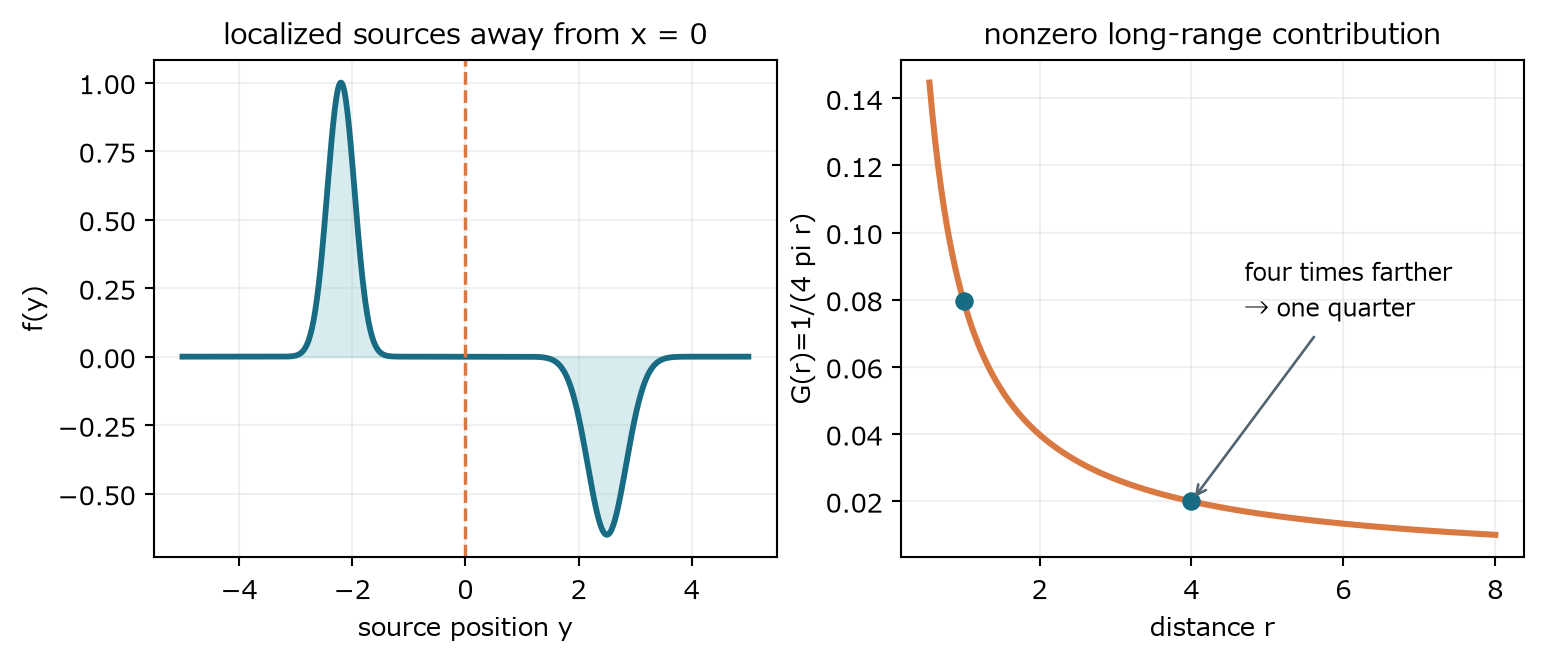

図13 局在sourceから離れても3次元Green核はゼロにならない。距離4倍なら単位sourceの寄与は1/4になる。
速度方程式の発散を取る。発散ゼロなので時間項と粘性項の発散はゼロになる。非線形項を添字で展開する。
\[ \partial_i(\partial_tu_i)+\partial_i(u_j\partial_ju_i)=-\Delta p+\nu\partial_i\Delta u_i \]
\[ \partial_i(u_j\partial_ju_i)=\partial_i\partial_j(u_i u_j) \]
\[ -\Delta p=\partial_i\partial_j(u_i u_j) \]
形式的に逆Laplacianを作用させると圧力を表せる。三次元全空間ではGreen関数が距離の逆数型なので、積分核を通じて遠方も寄与する。
\[ p=(-\Delta)^{-1}\partial_i\partial_j(u_i u_j) \]
\[ (( -\Delta)^{-1}f)(x)=\frac{1}{4\pi}\int_{\mathbb{R}^3}\frac{f(y)}{|x-y|}\,dy \]
最小具体例：離れたsourceも消えない
まず圧力sourceの特殊構造を外し、-Δp=fだけを見る。体積積分が1の小さなsourceが点y0の近くに局在し、観測点xからの距離をRとする。sourceの直径がRより十分小さければ、核はほぼ一定なので次の近似になる。
\[ p(x)\simeq\frac{1}{4\pi R}\int f(y)\,dy=\frac{1}{4\pi R} \]
R=1なら約0.0796、R=4なら約0.0199である。遠方寄与は小さくなるがゼロではなく、複数sourceの寄与は全空間から足し合わされる。これが『非局所』の最小像である。
NSへ戻るとf=∂i∂j(uiuj)である。微分をGreen核へ移すと3次元では二階微分核が遠方で|x-y|のマイナス3乗程度に減衰する。ただし原点で特異なので主値積分と局所項が必要である。単純な1/R則を、そのままNS圧力の最終kernel減衰率と取り違えてはいけない。
圧力は局所的な状態方程式ではなく、発散ゼロを全空間的に満たすための非局所応答である。一方、Poisson方程式右辺の生成は各点の速度勾配から起こる。localなsource生成とnonlocalな復元を分けて読む。
次部への橋
圧力の非局所性を見たので、次はcurlを取り圧力勾配を消す。ただし非局所性そのものは消えず、渦度から速度勾配を復元するBiot-Savart型作用に姿を変えて戻る。
