第VII部　渦を計算して見る

厳密解と数値実験で、渦の存在・減衰・集中・渦核形成を区別する

この章で知りたいこと

渦が存在することと、三次元渦伸長が起きることはどう違うか。

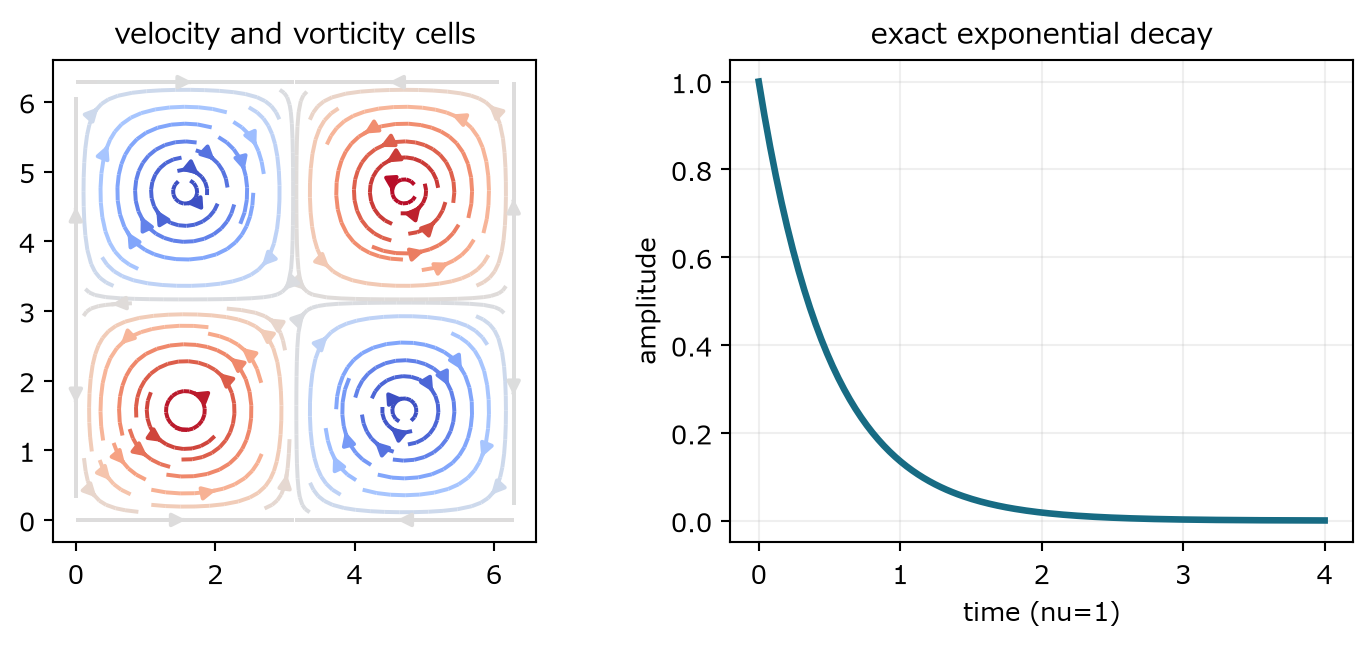

図16　周期箱の二次元Taylor-Green渦。渦セルは存在するが、振幅は粘性で指数減衰する。

二次元周期領域で次の速度候補を考える。A(t)は時間だけの振幅である。

\[ u_1=A(t)\sin x\cos y,\qquad u_2=-A(t)\cos x\sin y \]

発散を直接計算するとゼロになる。

\[ \partial_xu_1+\partial_yu_2=A\cos x\cos y-A\cos x\cos y=0 \]

Laplacianは各成分を-2倍する。振幅をA(t)=exp(-2νt)と選べば、時間微分と粘性項が一致する。残る非線形項はゼロではないので、成分ごとに圧力と照合する。

\[ \Delta\boldsymbol{u}=-2\boldsymbol{u},\qquad \frac{dA}{dt}=-2\nu A(t) \]

\[ (\boldsymbol{u}\cdot\nabla)u_1=A^2\sin x\cos x=\frac{A^2}{2}\sin 2x \]

\[ (\boldsymbol{u}\cdot\nabla)u_2=A^2\sin y\cos y=\frac{A^2}{2}\sin 2y \]

\[ (\boldsymbol{u}\cdot\nabla)\boldsymbol{u}=\frac{A^2}{2}(\sin 2x,\sin 2y) \]

\[ p(x,y,t)=\frac{A(t)^2}{4}(\cos 2x+\cos 2y)+C(t) \]

\[ -\nabla p=\frac{A^2}{2}(\sin 2x,\sin 2y)=(\boldsymbol{u}\cdot\nabla)\boldsymbol{u} \]

よって時間微分と粘性項、非線形項と圧力勾配がそれぞれ一致し、NSを成分ごとに満たす。学習点は『非線形項が消える』ことではない。非線形加速度が純粋な勾配場になり、圧力がちょうど打ち消すことである。

\[ \zeta=\partial_xu_2-\partial_yu_1=2A(t)\sin x\sin y \]

これは『渦が存在して粘性で減衰する』厳密例である。zに依存しないため三次元vortex stretchingはない。また新たに渦が生成される例でもない。初期時刻から渦度セルが存在する。

この章で知りたいこと

既に分布している渦度が不安定化し、局在した渦核へ巻き上がる過程をどう計算するか。

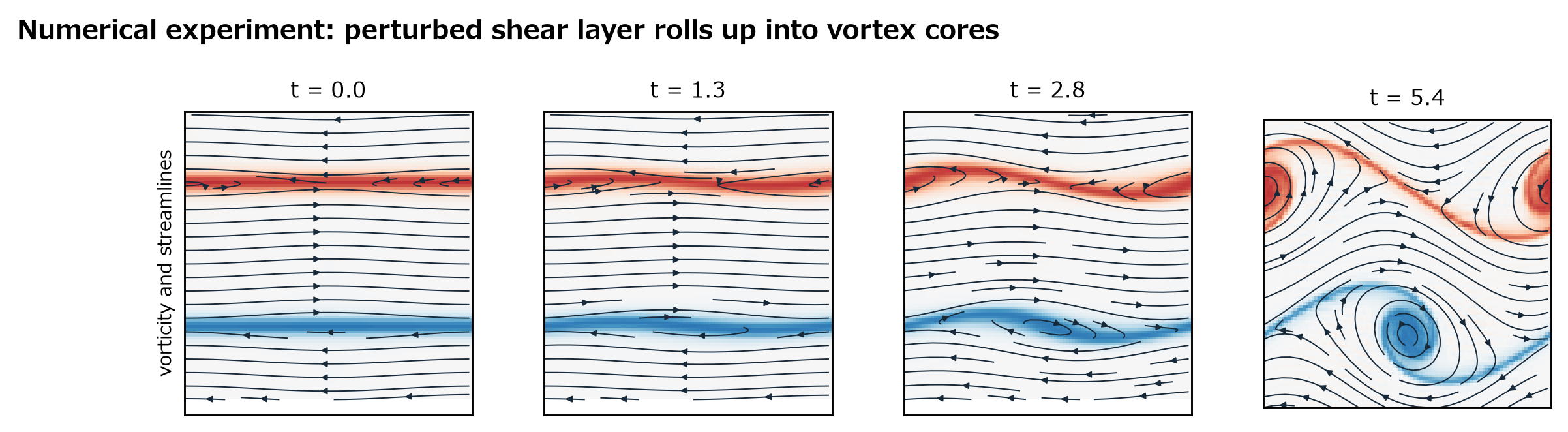

図17　周期二次元せん断層の数値計算。色は渦度、矢印は速度。分布した渦度帯が曲がり、渦核へ組織化される。

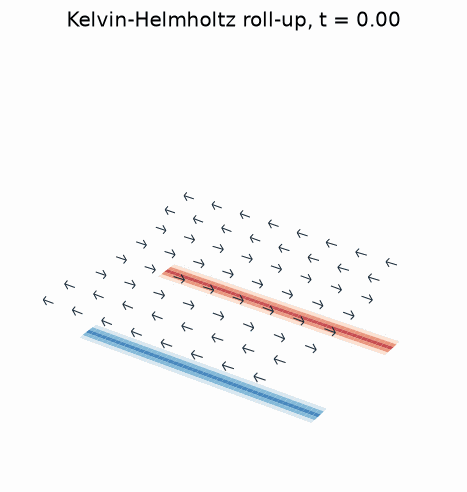

補助アニメーション　せん断層数値実験の時間発展。配布パッケージ収録の再現計算から生成。

二次元非圧縮流を渦度と流れ関数で書く。圧力は消え、各時刻でPoisson方程式を解いて速度を戻す。

\[ \partial_t\zeta+(\boldsymbol{u}\cdot\nabla)\zeta=\nu\Delta\zeta \]

\[ \boldsymbol{u}=(\partial_y\psi,-\partial_x\psi),\qquad -\Delta\psi=\zeta \]

周期領域0≤x,y<2πで、上下に向きの異なる二本のせん断層を置き、小さな横速度撹乱を加える。初期せん断層は既に渦度を持つ。したがって正確な表現は『静かな無渦流から渦が発生』ではない。

\[ u_1(y,0)=\tanh((y-\pi/2)/\delta)\qquad(0\leq y\leq\pi) \]

\[ u_1(y,0)=\tanh((3\pi/2-y)/\delta)\qquad(\pi<y<2\pi) \]

\[ u_2(x,0)=\varepsilon\sin x \]

空間はFourier擬スペクトル法、時間は古典的4次Runge-Kutta法、非線形積のaliasingは2/3則で抑えた。Fourier空間ではPoisson方程式が各波数ごとの割り算になる。

\[ \widehat{\psi}(k)=\frac{\widehat{\zeta}(k)}{|k|^2}\quad(k\neq0) \]

項目	採用値
領域・境界	[0,2π)²、x/yとも周期境界
完全初期条件	上記u1の二重せん断層、u2=0.055 sin x、ζ=∂x u2-∂y u1、平均ζ=0
層厚・撹乱	δ=0.20、ε=0.055
格子・粘性	96×96、ν=2.0×10^-4
時間積分	Δt=0.006、RK4、900 step、0≤t≤5.4
空間離散	Fourier擬スペクトル、矩形2/3 cutoff
可視化	28 frame、渦度色範囲を全時刻で[-7,7]に固定、速度矢印は方向を正規化

観察されるのは、渦度の生成一般ではなく、分布していた渦度の不安定化、巻き上がり、集中、渦核形成である。二次元なので渦伸長はなく、三次元正則性問題の数値モデルではない。3D表示は二次元場を高さゼロの空間面へ描いた可視化である。

再現性情報

Zenn版では、上の補助GIFで時間発展を確認できる。再現コード code/kh_shear_layer_simulation.py は配布リポジトリに収録する。図17だけでも時間変化を読める。表示上の3D高さは物理変数ではなく、二次元周期面を見やすく傾けただけである。
